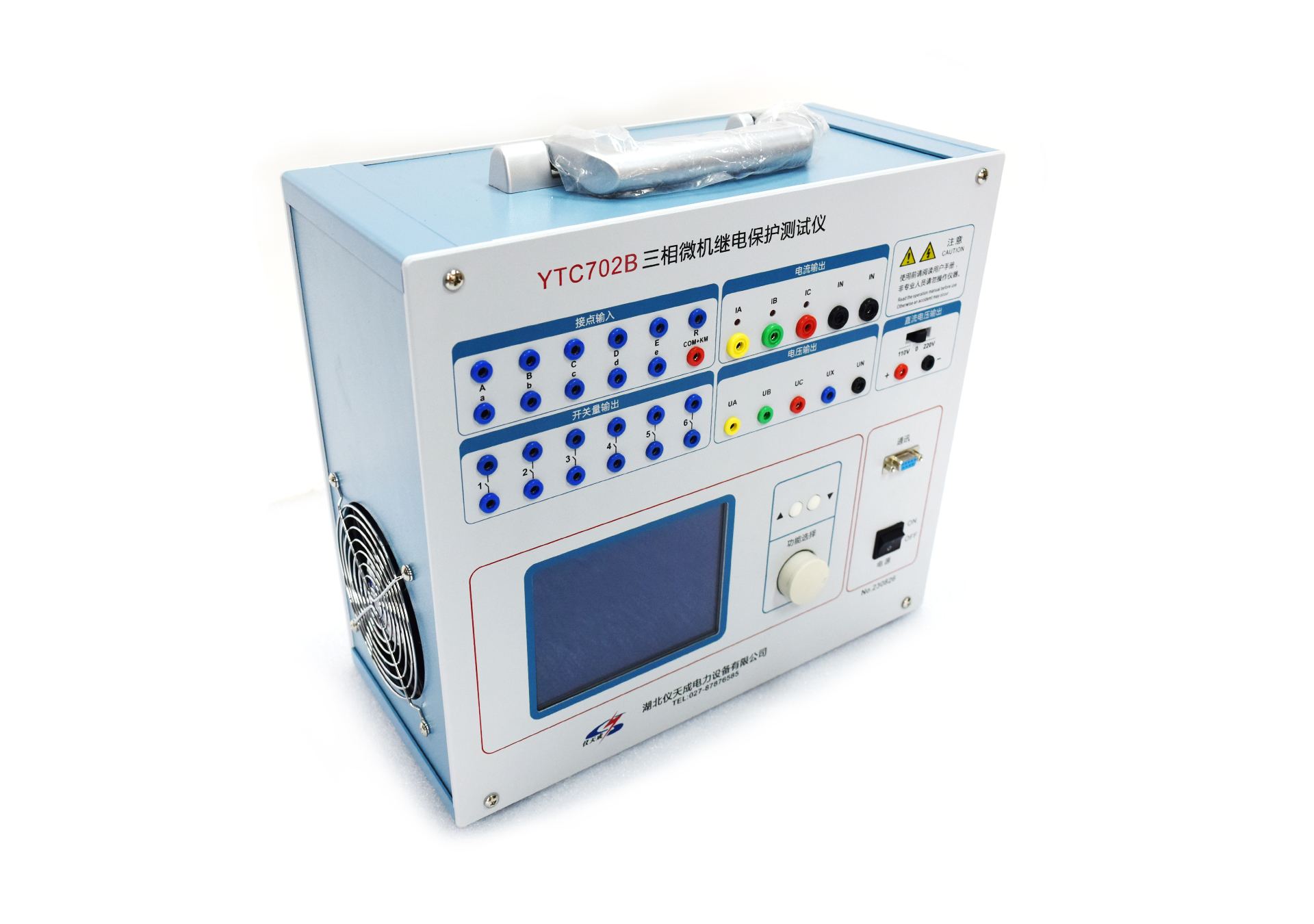

三相微機繼電保護測試儀是保障電力系統中繼電器安全可靠運行的一種重要測試儀器，那么其主要硬件組成結構是怎樣的呢？下面就給大家介紹一下。
1.數字信號處理器控制單元
本裝置選用高速高性能數字控制處理器作為核心控制單元，通過軟件層面的雙精度算法，可生成各相任意高精度波形，確保控制信號的精準性與穩定性。
2.D/A 轉換及低通濾波模塊
采用真 16 位 D/A 轉換器，16 位的分辨率能夠在全量程范圍內保障電流、電壓信號的測量精度與線性度，為后續信號處理提供高質量的模擬量輸出。
3.電壓、電流放大模塊
相電流與電壓輸出采用直接輸出方式，無需額外配置升流、升壓器。這一設計使得電流、電壓源可直接輸出涵蓋直流及多種頻率成分的波形，包括方波、各次諧波疊加的組合波形、故障暫態波形等，能夠精準模擬各類短路故障發生時的電流、電壓特征。
4.開關量輸入 / 輸出模塊
開關量輸入電路具備兼容性，可同時適配空接點和 0-250V 電位接點。在電位輸入方式下，0-6V 對應 “合” 狀態，11-250V 對應 “分” 狀態。該模塊配備 7 路開關量輸入，可便捷實現對各相開關觸頭動作時間及動作時間差的測量。
開關量輸出部分包含 8 路，均為繼電器空接點輸出，輸出容量參數為：DC 220V/0.2A、AC 220V/0.5A。開關量輸出與電壓、電流、開關量輸入等其他模塊之間實現完全電氣隔離，有效避免干擾。8 路開關量輸出的動作邏輯在不同測試模塊中存在差異化設計，以滿足多樣化的試驗需求。
5.液晶顯示及操作單元
試驗的全過程參數及最終試驗結果均通過顯示屏實時呈現，配備全套漢字化操作界面，具有顯示清晰、布局美觀、直觀易用的特點。操作控制通過旋轉鼠標及兩個功能按鍵實現，所有試驗數據及流程參數均可通過旋轉鼠標在顯示屏上完成設定，操作簡便高效。
6.專用直流電源輸出模塊
裝置在機箱底板集成一路專用可調直流電源輸出，分為 110V 及 220V 兩檔，可作為現場試驗過程中的輔助電源使用，提升裝置的現場適用性。
三相繼電保護測試裝置主要硬件結構如上所述，它的出現讓我們如今電力系統中更加頻繁和復雜的測試工作變得更為得心應手，大幅度地減輕了人員勞動程度。
