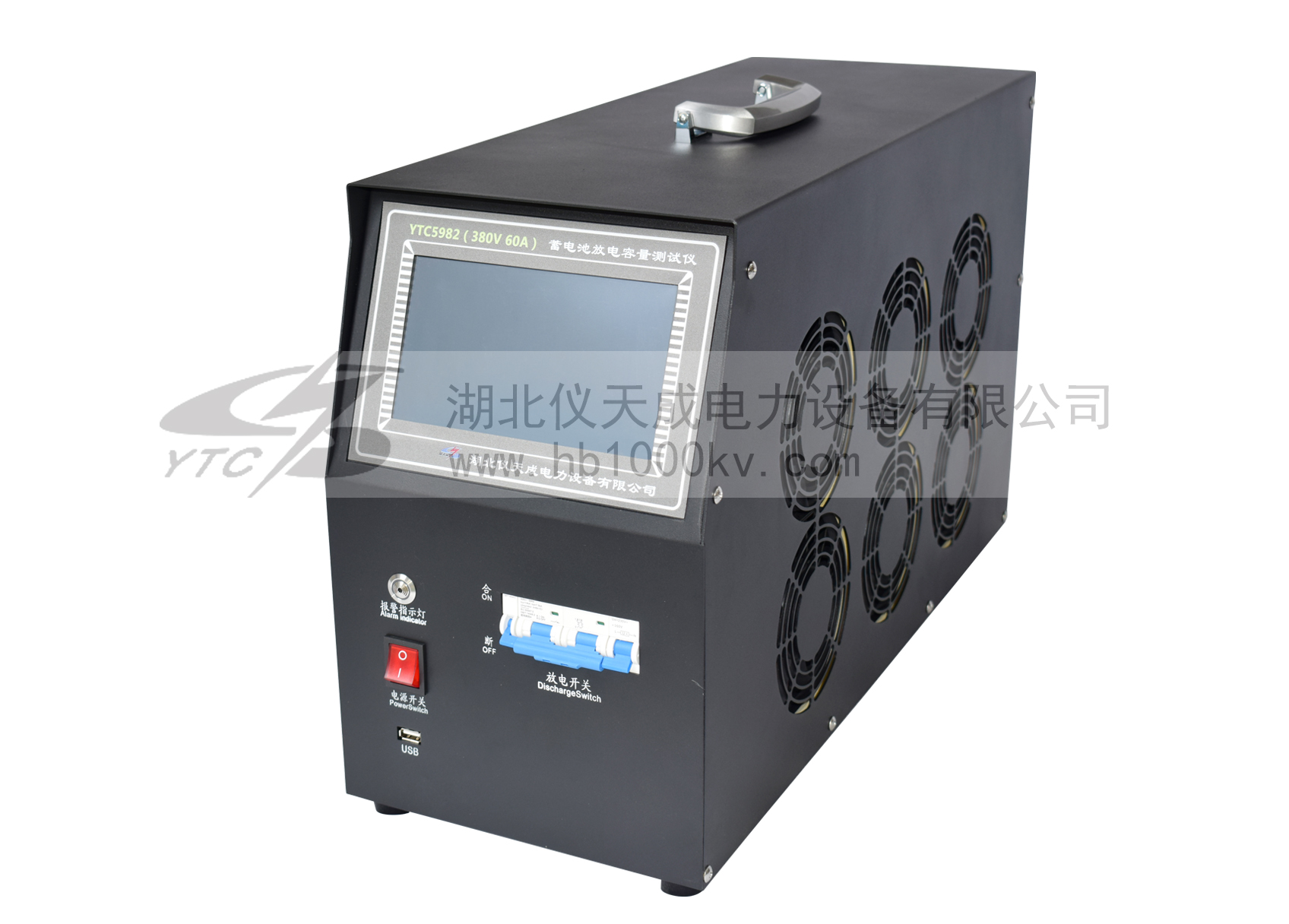

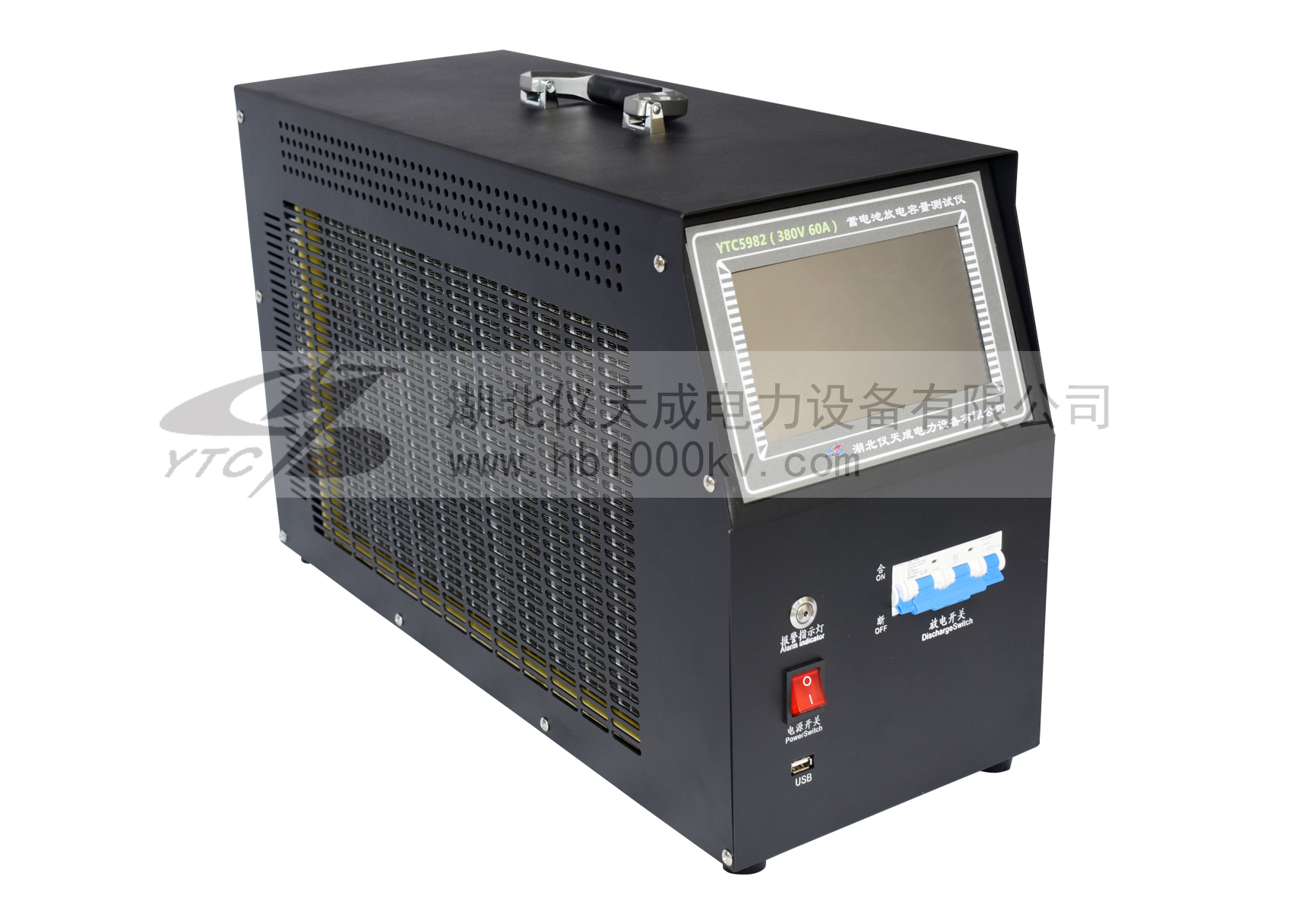

YTC5982蓄電池放電容量測試儀

YTC5982蓄電池放電容量測試儀經我司多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。

本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。

本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC5982蓄電池放電容量測試儀經我司多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。

YTC5982蓄電池放電容量測試儀對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。

本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U 盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。

本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。

功能特點

1、采用 PTC 陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

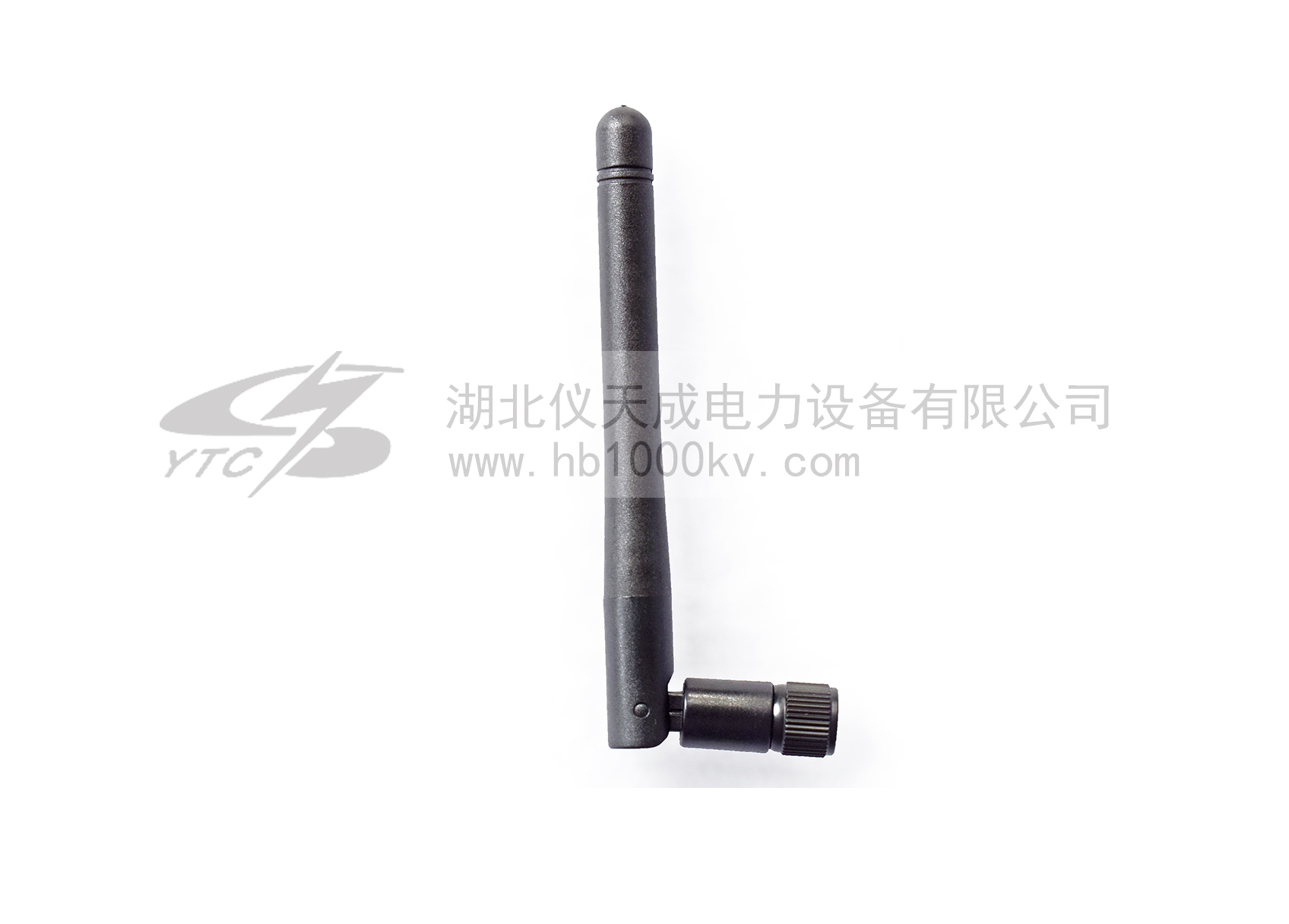

2、單體監測模塊采用遠距離射頻無線通訊方式進行電壓數據傳送，并可最多設置 4 個獨立頻段，即可以在同一區域最多可以 4 套監測系統同時進行數據傳送，而不互相干擾或竄道。

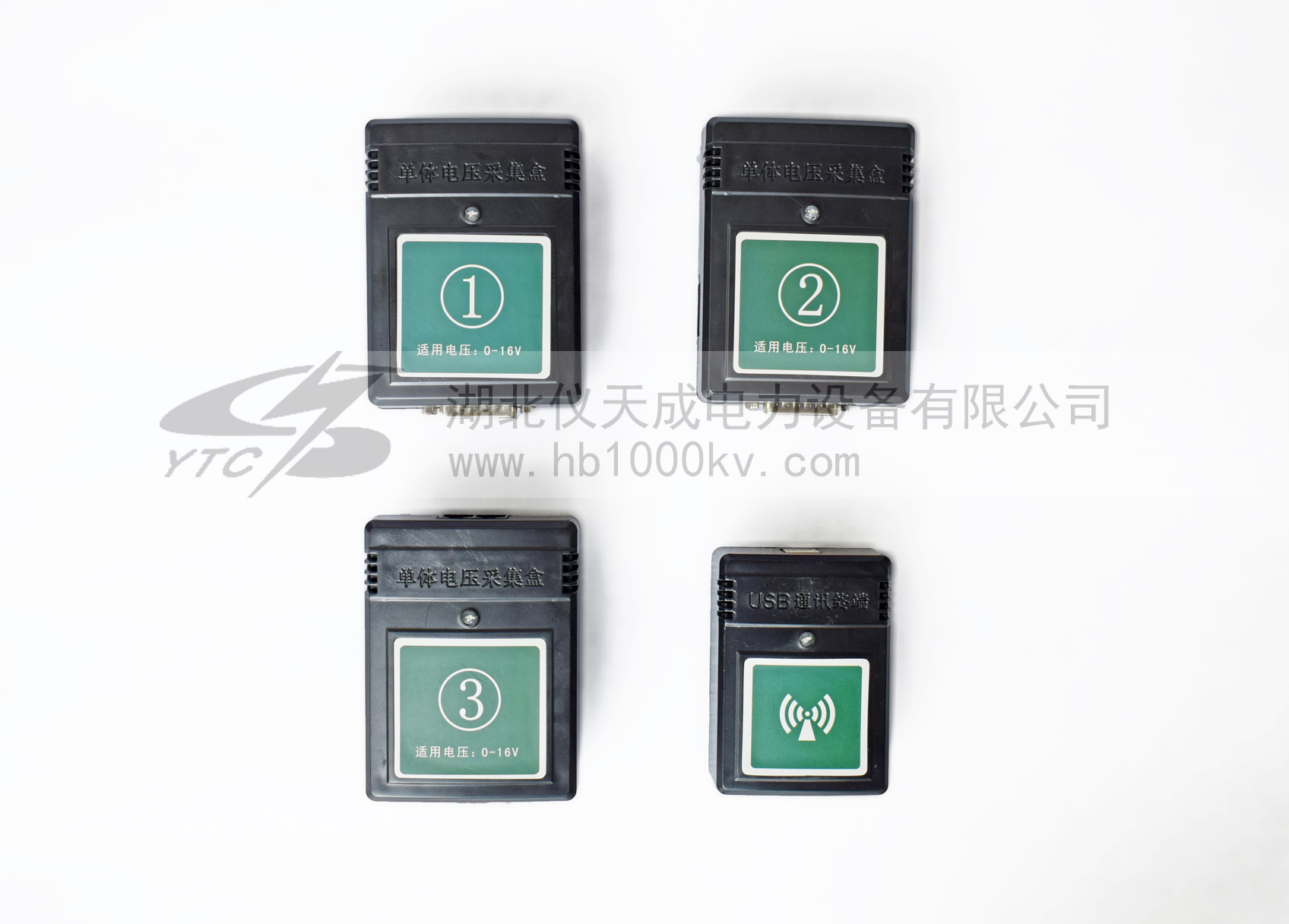

3、無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監，并具有三種數據采集方式：

a、單體監測模塊與放電儀主機兩者之間進行數據傳輸。

b、單體監測模塊與 USB 無線終端兩者之間進行數據傳輸。

c、單體監測模塊與放電儀主機、USB 無線終端，三者之間進行數據傳輸。

4、每臺放電設備可監測 25 個單體采集盒，每個單體采集盒可連接 12 節電池，共可監測 300 節電池。設備能自動篩選出最高的 6 節、和最低的 6節電池的編號和電壓值，在顯示屏上以不同顏色進行顯示。

5、單體電壓值具有滑動表格顯示和滑動柱狀圖顯示，兩種數據查看方式。

6、配備的 PC 機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

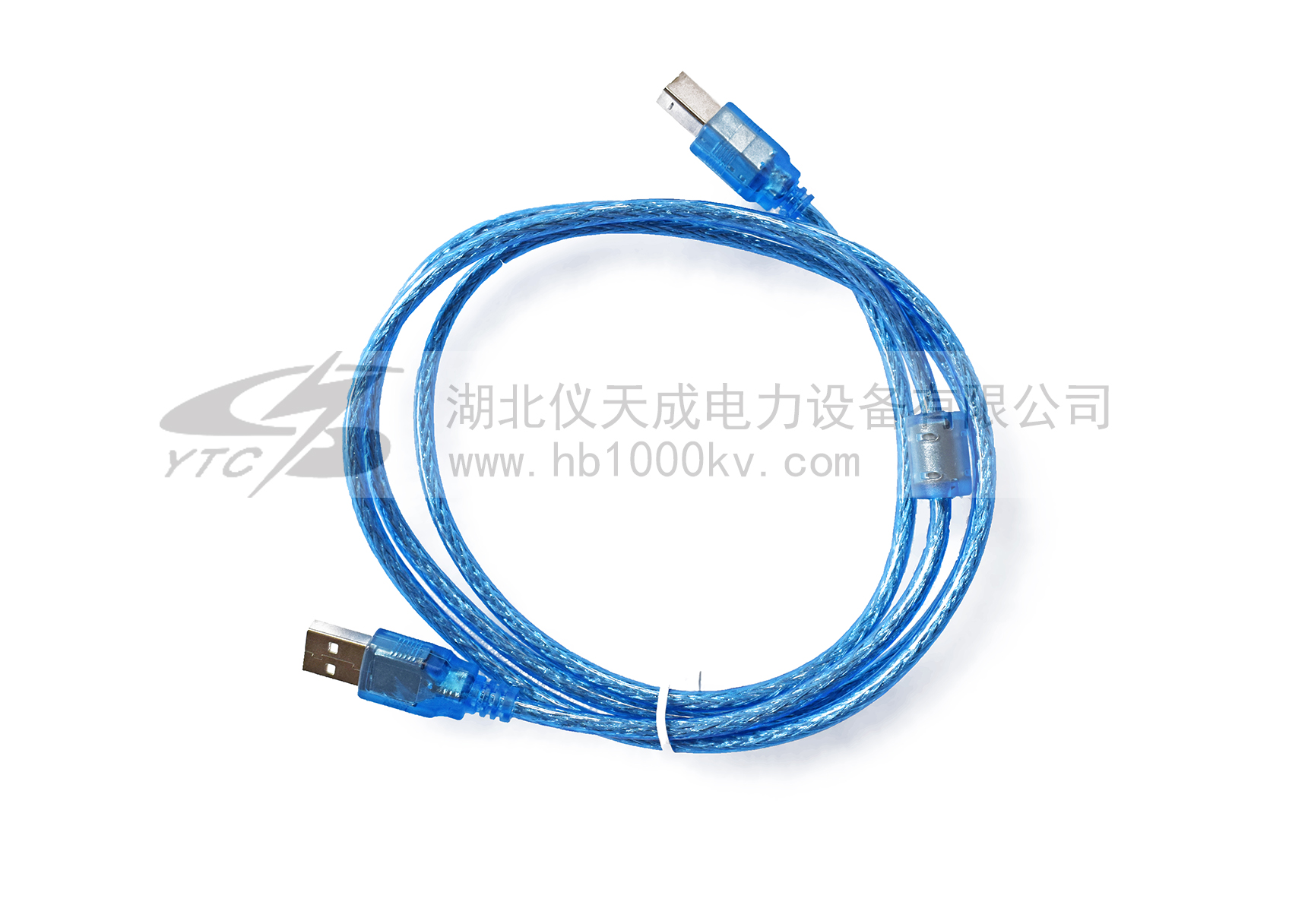

7、設備本體上有 USB 接口，可將放電過程的數據存入 U 盤，再將 U 盤數據導入 PC 機。PC 數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。

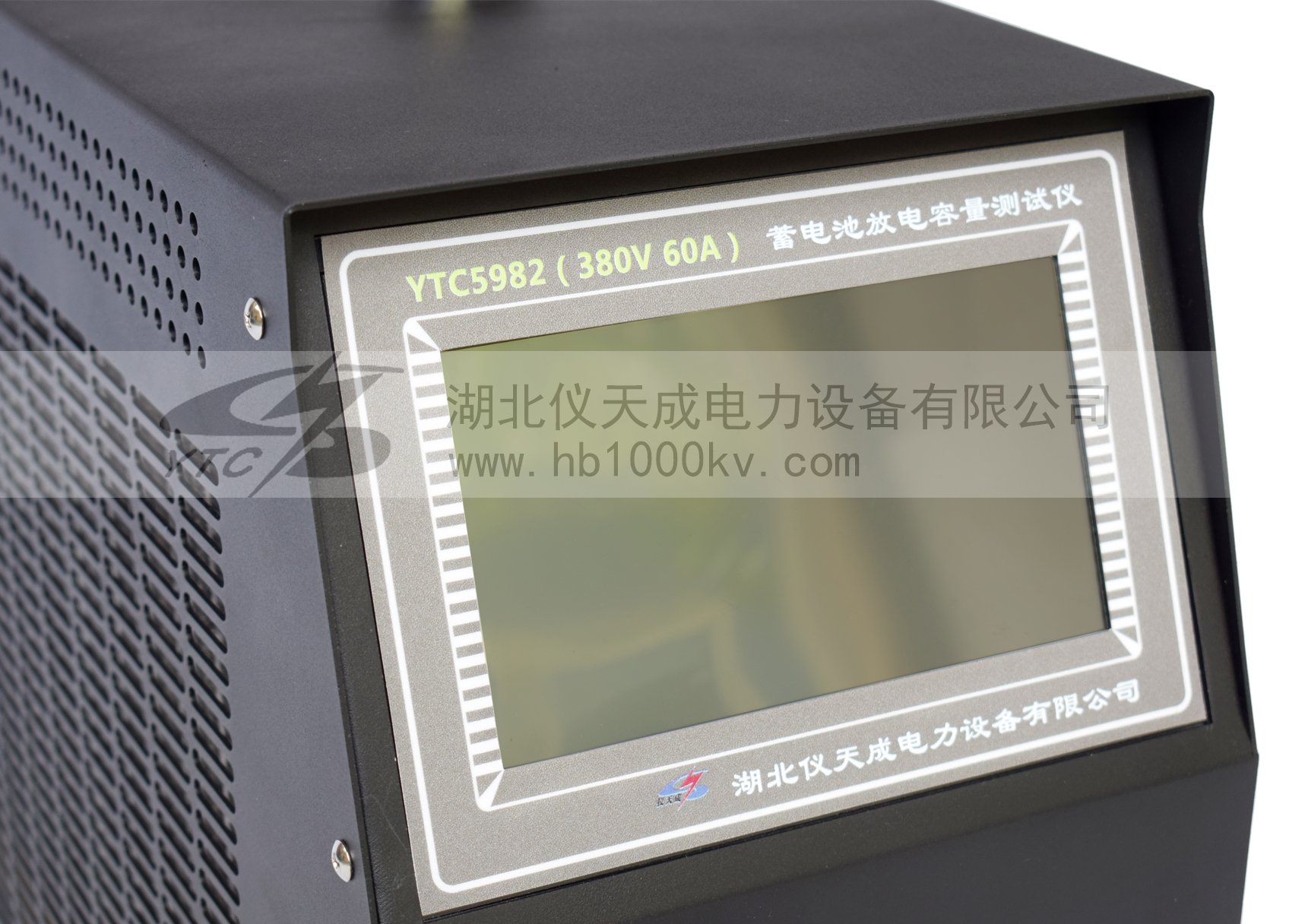

8、采用智能單片機 ARM 控制、7 寸 1024*600 高清 LCD 液晶顯示屏，電阻觸控操作，內置有中英文切換菜單，菜單操作簡單明了。

9、自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，過壓保護、反接報護自動斷開空氣斷路器。

10、可設定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。

11、可進行在線補償式充/放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

12、具有 RS485 遠程控制充電、放電功能。

13、具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

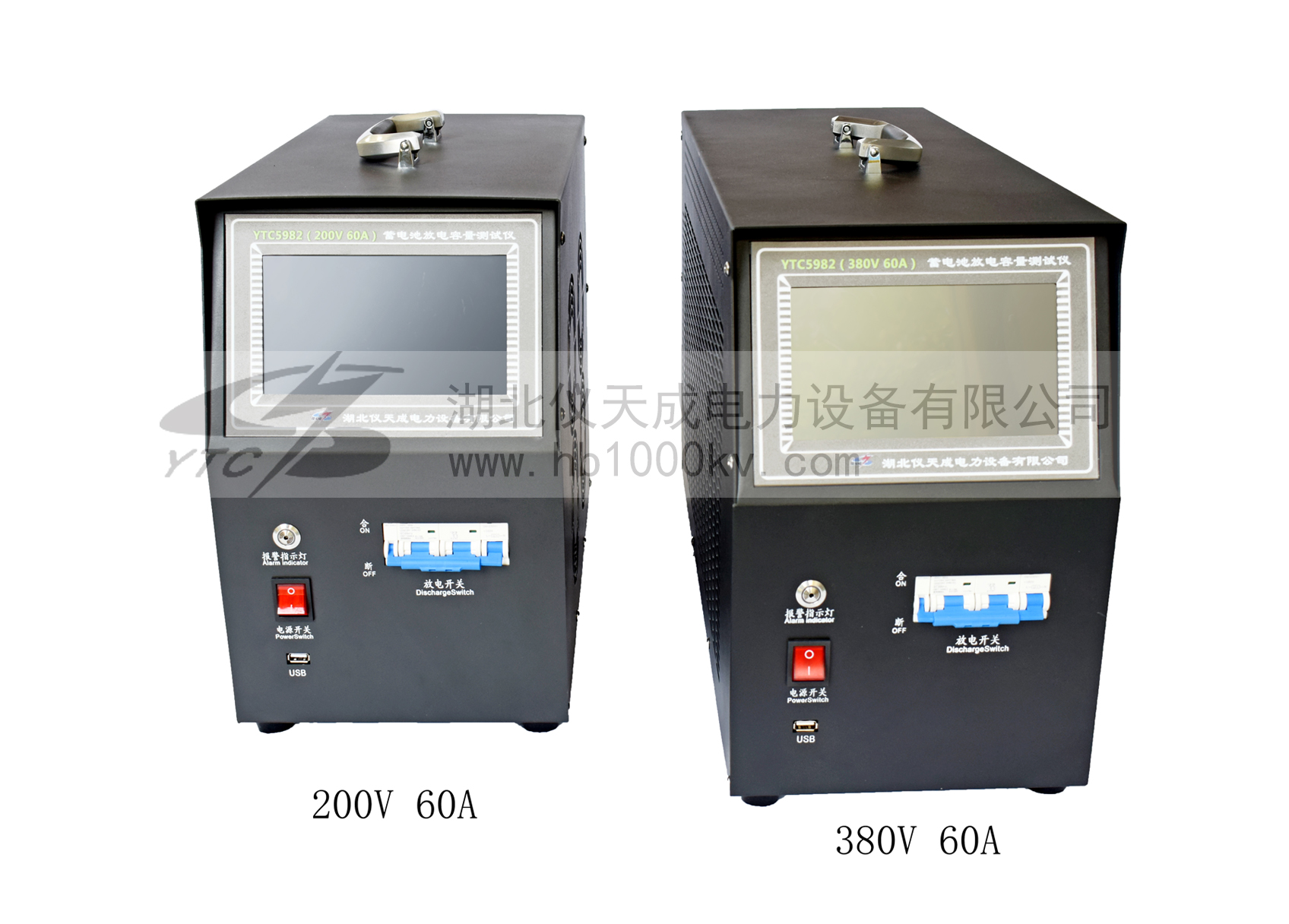

型號	放電電流	電池組電壓	放電終止電壓	供電電源	尺寸(mm)	重量
24V50A	0～50A	DC24V	10～30V可調	AC220±15%	438215318	13.5kg
48V150A	0～150A	DC48V	38～60V可調	AC220±15%	438215318	13.5kg
48V200A	0～200A				461225390	16.2kg
48V300A	0～300A				461225390	16.2kg
220V30A	0～30A	DC220V	176～275V可調	AC220±15%	438215318	13.5kg
220V50A	0～50A				461225390	16.2kg
220V100A	0～100A				613225390	20kg
220V200A	0～200A				610390832	61kg
110V30A	0～30A	DC110V	88～132V可調	AC220±15%	438215318	13.5kg
110V50A	0～50A				461225390	16.2kg
110V100A	0～100A				461225390	20kg
380V30A	0～30A	DC380V	304～456V可調	AC220±15%	461225390	16.2kg
380V50A	0～50A	DC380V	304～456V可調	AC220±15%	600×235×460	20kg
480V30A	0～30A	DC480V	384~600V可調	AC220±15%	613225390	16.2kg
10-300V 100A	0～100A	DC10V～300V	10-300V可調	AC220±15%	461225390	16.2kg
10-300V250A	0～250A	DC10V～300V	10-300V可調	AC220±15%	610390832	61kg
38V-600V	0-50A	DC38V-600V	38-600V可調	AC220±15%	461225390	20kg
10-600V	0-120A	DC10V-600V	10-600V可調	AC220±15%	610390832	61kg
工作模式		單機模式，并機主機模式，并機從機模式，遠端受控模式
保護性能		l 電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警
單體電壓采集（選配）		采用多頻段射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，1～25組射頻無線監測模塊，最多可監測300節電池，單個無線監測模塊可監測12只單體電池
控制精度		放電電流≤±1%（FS）；組端電壓≤±0.5%（FS）；單體電壓：≤±0.1%（FS）
PC機通信		RS485接口，USB接口，RF射頻通訊433M
數據保存容量		內置SD卡16G容量，轉存U盤16G容量
